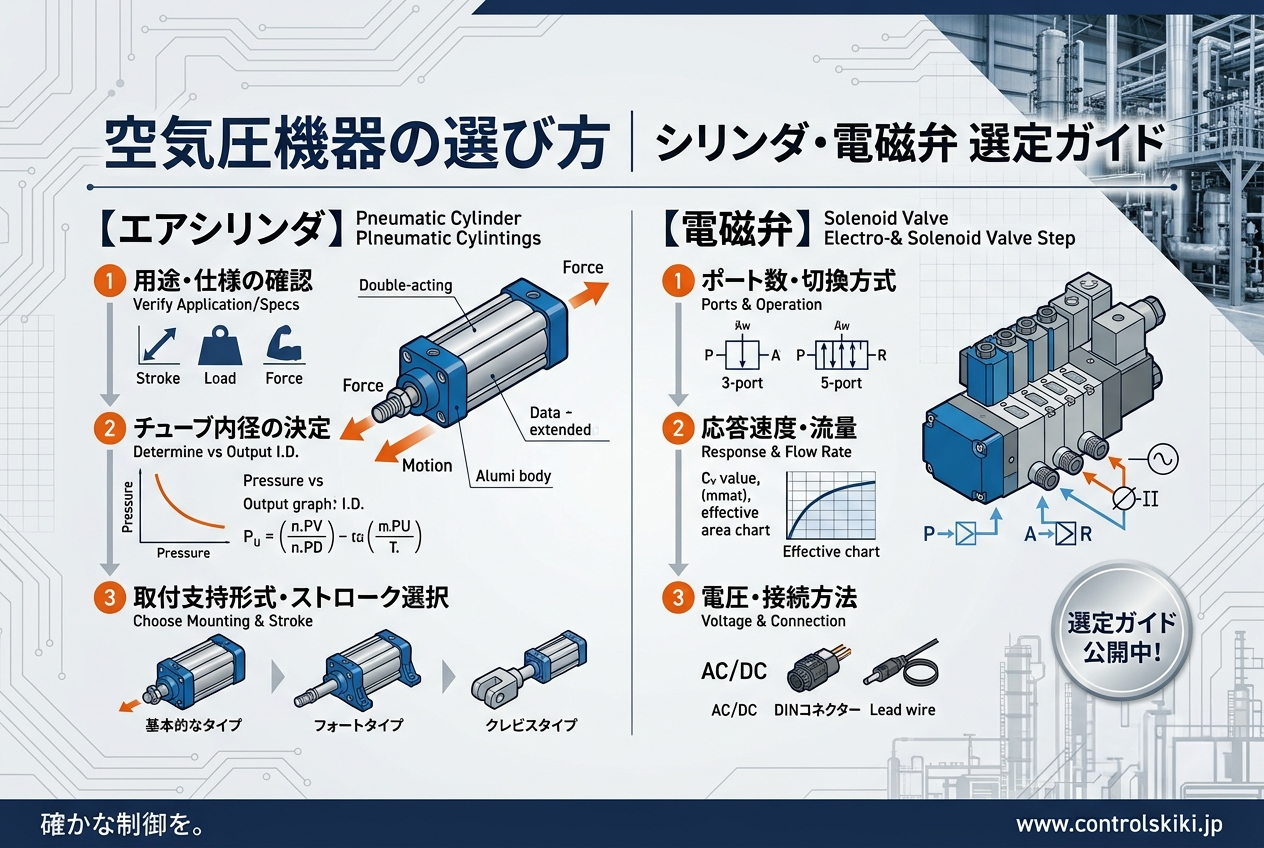

工場の生産設備に欠かせない空気圧機器。エアシリンダや電磁弁は、搬送・クランプ・位置決め・プレスなど、あらゆる自動化工程の「動き」を支える基幹部品です。

一方で、実際の現場では次のような声をよく耳にします。

• 「壊れたら、銘板の型式をそのまま注文している。選定根拠は前任者しか知らない」
• 「装置更新でシリンダを流用したら、推力不足で動作が不安定になった」
• 「メーカー廃番の連絡が来たが、代替機種の選び方がわからない」
• 「エア漏れや圧力損失で電力コストが上がっている気がするが、どこから手を付ければいいか不明」

空気圧機器は電気機器に比べて構造がシンプルで安価なため、「なんとなく」で選ばれがちです。しかし、選定を誤ると動作不良・タクトタイム低下・エア消費量の増大・突発停止といった形で、確実に生産性とコストに跳ね返ってきます。

本記事では、株式会社コントロールズ機器（大阪市西区）が、関西圏の製造業の皆様から日々いただくご相談をもとに、エアシリンダと電磁弁を中心とした空気圧機器の選定手順を、実務で使える形で体系的に解説します。設備担当になったばかりの方の教科書としても、ベテランの方の選定チェックリストとしてもご活用ください。

空気圧機器とは｜システム全体の構成を押さえる

空気圧機器とは、コンプレッサでつくった圧縮空気をエネルギー源として、機械の動作や制御を行う機器の総称です。個別の機器選定に入る前に、まず空気圧システム全体の流れを整理しておきましょう。全体像を理解しておくと、「どの機器が」「何の役割を担い」「どこがボトルネックになりうるか」を判断しやすくなります。

空気圧システムの基本構成（空気の流れ順）

1. コンプレッサ（空気圧縮機）：大気を圧縮し、圧縮空気をつくる動力源
2. アフタークーラー・エアドライヤ：圧縮で発生した熱と水分を除去する
3. エアタンク：圧縮空気を貯め、圧力変動を吸収する
4. FRLユニット（エア3点セット）：フィルタ（F）で異物除去、レギュレータ（R）で減圧・圧力調整、ルブリケータ（L）で給油を行う
5. 電磁弁（ソレノイドバルブ）：電気信号で空気の流路を切り替える「頭脳と信号機」
6. スピードコントローラ（スピコン）：シリンダの動作速度を調整する
7. アクチュエータ（エアシリンダ等）：圧縮空気のエネルギーを直線・回転運動に変換する「手足」
8. 配管・継手・チューブ：各機器をつなぐ血管の役割

このうち、選定相談が特に多いのがエアシリンダ（アクチュエータ）と電磁弁です。次章から、この2つを軸に選定手順を解説します。

選定の基本フロー｜4つのステップで考える

空気圧機器の選定は、以下の順序で進めるのが鉄則です。

よくある失敗は、STEP1を飛ばしていきなり型式カタログを開くことです。負荷条件が曖昧なまま選定すると、「動くには動くが、遅い・不安定・エアを食う」という中途半端な結果になりがちです。まずは以下の項目を書き出すことから始めてください。

エアシリンダの選び方｜5つの決定要素

推力計算からボア径（チューブ内径）を決める

エアシリンダのボア径は、必要な推力を計算し、負荷率に余裕を持たせて決定します。シリンダ選定の心臓部が推力計算です。理論推力は次の式で求められます。

たとえばボア径50mmのシリンダを0.5MPaで使う場合、押し側の受圧面積は約1,963mm²ですから、理論推力は約980N（約100kgf相当）となります。なお、ロッド側（引き側）はピストンロッドの断面積分だけ受圧面積が小さくなるため、引き推力は押し推力より小さくなる点に注意してください。

ただし、この値はあくまで理論値です。実際のシリンダでは、シール部の摩擦や摺動抵抗、配管の圧力損失、供給圧力の変動などにより、実際に取り出せる力（実効推力）は理論推力より小さくなります。メーカーの技術資料でも理論推力と実効推力は区別されており、選定時は十分な安全率を考慮する必要があります。

ここで重要なのが負荷率（実際の負荷 ÷ 理論推力）の考え方です。理論推力ぎりぎりで使うと、摺動抵抗や圧力変動の影響で動作が不安定になります。実務でよく使われる一般的な目安は以下のとおりです（推奨値はメーカーや用途により30〜70%程度と幅があるため、詳細は各メーカーの選定基準に従ってください）。

• 静的な用途（クランプ・押付け）：負荷率70%以下
• 動的な用途（搬送・移動）：負荷率50%以下
• 高速動作・垂直上昇：負荷率30〜50%程度でさらに余裕を持たせる

つまり「必要な力の1.5〜2倍程度の理論推力が出るボア径」を選ぶのが基本です。迷ったら一つ上のボア径、というのは合理的な判断ですが、大きすぎるとエア消費量と機器コストが増えるため、計算に基づく選定をおすすめします。

ストロークの決め方

ストロークは「必要な移動距離＋余裕代」で決めます。ただし以下の2点に注意してください。

• 長ストローク×細径はロッドの座屈に注意：横荷重やモーメント荷重がかかる場合は、ガイド付きシリンダやスライドユニットの併用を検討する
• ストロークエンドの衝撃対策：高速・高負荷で端まで動かす場合は、クッション機構（後述）や外部ショックアブソーバが必要

シリンダの形式を選ぶ

代表的な形式と用途の対応は次のとおりです。

取付形式とオプション

取付形式（フート形、フランジ形、クレビス形、トラニオン形など）は、負荷の動き方に合わせて選びます。負荷が円弧を描いて動く場合はクレビスやトラニオンで首振りを許容する、直線運動のみならフートやフランジで剛に固定する、が基本です。

主なオプションは以下のとおりです。

• クッション機構：ストロークエンドの衝撃を緩和。ゴム緩衝式（軽負荷向け）とエアクッション式（高速・高負荷向け）がある
• オートスイッチ（磁気近接センサ）：ピストン位置を検出しPLCへ信号を送る。動作確認・インターロックに必須級
• 耐環境仕様：防塵カバー（蛇腹）、耐熱・耐寒シール、ステンレスロッドなど

使用環境で仕様を絞る

切削油や水がかかる環境ではスクレーパ強化仕様やステンレス系、粉塵環境ではジャバラ付き、食品機械では耐洗浄性・グリスの食品対応など、環境要因はシリンダ寿命を大きく左右します。関西圏でも、東大阪や八尾の金属加工現場では切削油対策、阪神間の食品工場では洗浄環境対応のご相談が特に多く、「標準品を短期間で交換し続けるより、環境対応品を選ぶほうがトータルコストは下がる」ケースが少なくありません。

電磁弁（ソレノイドバルブ）の選び方｜4つの確認点

電磁弁は、ポート数・位置数、ソレノイド方式、流量特性、電圧仕様の4点を確認して選定します。エアシリンダを動かす「司令塔」が電磁弁です。以下の4点を順に確認すれば、大きく外すことはありません。

ポート数と位置数（方向制御の方式）

• 2ポート弁：流路の開閉のみ。ブロー、真空破壊、流体のON/OFFに使用
• 3ポート弁：単動シリンダの駆動、エア源の遮断・開放に使用
• 5ポート弁：複動シリンダの駆動の標準。給気・排気を切り替えて押し引きを制御

複動シリンダを使うなら、基本は5ポート弁と覚えておけば実務の大半をカバーできます。さらに「位置数」として、2位置（押し・引きの2状態）と3位置（中間停止状態を持つ）があり、3位置には非常停止時の挙動に関わるクローズドセンタ（全ポート閉止で位置保持）／エキゾーストセンタ（排気して脱力）／プレッシャセンタの3タイプがあります。空気圧システムの安全要求事項はISO 4414（JIS B 8370）にも規定されており、非常停止時にシリンダをどう挙動させたいかから逆算して選定してください。

シングルソレノイドかダブルソレノイドか

• シングルソレノイド：通電時のみ切替わり、無通電でバネにより原位置復帰。停電・非常停止時に「必ず戻したい」用途に向く
• ダブルソレノイド：一度信号を受けると次の信号まで位置を保持（自己保持）。停電時に「その場で状態を維持したい」用途、瞬時信号で制御したい場合に向く

どちらが安全かは設備によって異なります。停電時にワークを離すべきか、掴んだまま保持すべきか——安全側の挙動を先に定義することが選定の出発点です。

Cv値・音速コンダクタンス（流量特性）とシリンダ速度

電磁弁の流量能力を示す代表的な指標がCv値や有効断面積（S値）です。近年は国際規格ISO 6358（JIS B 8390）に基づく音速コンダクタンス（C値）と臨界圧力比（b値）で流量特性を表記するメーカーが主流になりつつあり、カタログではこれらの値を確認します。流量能力が小さい弁を大きなシリンダに組み合わせると、給排気が追いつかず、目標速度に到達しません。逆に過大な弁は無駄なコストと設置スペースを生みます。

実務では、シリンダのボア径・ストローク・目標速度から必要流量を算出し、メーカーの選定表・選定ソフトで弁サイズを決めるのが確実です。目安として、シリンダ速度を上げたいのに出ない場合、原因の多くは「弁の流量能力不足」「チューブ径が細い」「スピコンの絞りすぎ」「配管長が長い」のいずれかにあります。速度問題は弁単体でなく回路全体の圧力損失で考えるのがポイントです。

電圧仕様・接続方式・マニホールド

• 電圧：DC24Vが現在の主流。既設更新ではAC100V/AC200V仕様が残っていることも多く、銘板の確認が必須
• 配線方式：グロメット、コネクタ（リード線）、DINターミナルなど。メンテナンス性を考えるとコネクタ式が交換しやすい
• マニホールド化：複数の弁を集約ベースに搭載する方式。配管・配線が整理され、省スペース・省工数につながる。多点制御ならシリアル伝送（フィールドバス）対応マニホールドで配線を大幅削減できる

周辺機器の選定ポイント｜FRL・スピコン・継手

主役のシリンダと電磁弁が適切でも、周辺機器が不適切だと性能は出ません。

FRLユニット（エア3点セット）
機器の一次側で空気の質と圧力を整える要です。フィルタのろ過度（5μm標準、精密機器なら0.3μm以下のミストセパレータ追加）、レギュレータの設定圧力範囲と流量、給油の要否（近年は無給油タイプの機器が主流のため、ルブリケータを使わないF+R構成も一般的）を確認します。ドレン（水分）はトラブルの元凶なので、自動排出式ドレンやエアドライヤの併用も検討してください。

スピードコントローラ（スピコン）
シリンダ速度の調整には、多くの複動シリンダでメータアウト方式（排気側を絞る）が推奨されます。背圧が働くことで安定した動作が得やすいためです。一方、メータイン方式は低速の単動シリンダなど、負荷条件によって適する場合があります。

継手・チューブ
チューブ外径（φ4、φ6、φ8、φ10、φ12が一般的）は流量に直結します。長い配管や高速動作では1サイズ太めを検討してください。また、屈曲部の曲げ半径不足やチューブの経年硬化はエア漏れの主要因です。

よくある選定ミスと対策事例

事例1：垂直搬送で推力不足
水平用途で使っていたシリンダを垂直リフトに流用したところ、上昇が遅く停止位置もばらつく——垂直動作ではワーク重量がそのまま負荷に加算されるため、水平と同じ選定では負荷率が跳ね上がります。ボア径の再計算と、落下防止のためのメータアウトスピコン＋必要に応じてバランス回路・落下防止弁の追加で解決します。

事例2：高速化したら打音と破損が発生
タクト短縮のためにエア圧と速度を上げた結果、ストロークエンドの衝撃でロッドやブラケットが早期破損。運動エネルギーはシリンダの許容吸収エネルギー内に収める必要があります。エアクッション仕様への変更、または外付けショックアブソーバの追加が定石です。

事例3：廃番型式の「まる写し」発注ができない
20年稼働した設備のシリンダが廃番になり、後継品の取付寸法が微妙に違って現物が付かない——実はよくあるご相談です。取付寸法（取付ピッチ、ロッド径・ねじ、全長）に加え、クッションの有無、オートスイッチの位置、使用圧力、ロッド先端形状などの使用条件が確認できれば、多くの場合、同一メーカーの後継機種や他メーカーの互換寸法品から適切な代替品を選定できます。銘板が読めない場合でも、現物の採寸や写真からの機種特定に対応できる商社・代理店に相談するのが早道です。

事例4：エア漏れ放置で電気代が増大
圧力条件によっては、直径1mm程度の小さな漏れでも、年間で多くの圧縮空気（＝コンプレッサ電力）を損失することがあります。工場全体で見れば、漏れ対策・適正圧力への見直し・不要時のエア遮断（残圧排気弁や停止時遮断回路）などの改善により、工場によっては10〜20%程度のコンプレッサ動力削減効果が得られるケースもあります（削減幅は漏れ率・稼働状況・改善内容により異なります）。省エネ診断の入り口として、まず「休日・夜間にコンプレッサがどれだけ動いているか」を確認してみてください。

省エネ・コスト削減の視点で選ぶ

昨今の電力コスト上昇を受け、関西圏の製造業でも「空気圧の省エネ」への関心が高まっています。選定段階で織り込める省エネ策には次のようなものがあります。

• 適正ボア径の選定：空気消費量はシリンダ容積（ボア径×ストローク）に比例するため、過大なシリンダはそれだけエアを消費する。負荷率に基づく適正化が省エネの第一歩
• 低圧化・減圧運用：戻り行程など大きな力が不要な行程だけ圧力を下げる回路（差圧駆動）でエア消費を削減
• 省エネタイプの電磁弁：消費電力の小さい省電力ソレノイドの採用
• ブローの見直し：エアブローは工場のエア消費の中でも大きな割合を占めがち。高効率ノズルへの変更やパルスブロー化が有効
• エア漏れの定期点検：超音波リークテスタによる漏れ箇所の見える化

機器更新のタイミングは、省エネ改善の絶好の機会です。「同じ物への交換」で済ませず、一度立ち止まって回路全体を見直すことをおすすめします。

関西で空気圧機器を調達するなら｜地域密着商社を活用するメリット

大阪・兵庫・京都をはじめとする関西圏は、東大阪・八尾・大東・門真の機械金属加工、堺・泉州の鉄鋼・金属、阪神工業地帯の化学・食品・機械など、多様なものづくり企業が集積する日本有数の製造業エリアです。中小規模の工場も多く、「設備専任の担当者を置けない」「選定から任せられる相談先がほしい」というニーズが特に強い地域でもあります。

こうした環境で空気圧機器を調達する際、地域密着型の機器商社を活用するメリットは大きく4つあります。

1. 選定段階から相談できる：型式指定の注文だけでなく、「この動きを実現したい」という要件段階から機種選定・回路提案を受けられる
2. 複数メーカーの横断比較：主要メーカーを横断して、納期・価格・仕様のバランスが良い機種を提案してもらえる
3. 納期・緊急対応：設備停止時の代替品手配や近隣在庫の活用など、距離が近いからこそのスピード対応が期待できる
4. 廃番・老朽更新の伴走：銘板不明品の機種特定、廃番品の代替選定、設備全体のリニューアル提案まで一貫して依頼できる

コントロールズ機器は大阪市西区を拠点に、関西一円の製造業のお客様へ空気圧機器・産業機器の選定サポートと供給を行っています。「型式がわからない」「1台だけ急ぎで欲しい」「省エネの相談がしたい」——どんな段階のご相談でも構いません。現物の写真や寸法情報から機種を特定できるケースも多くありますので、お気軽にお問い合わせページよりご連絡ください。

空気圧機器の選び方に関するよくあるご質問

まとめ｜選定の型を持てば、空気圧はもっと確実に・安く使える

※本記事は一般的な選定の考え方をまとめたものです。実際の機器選定にあたっては、各メーカーの最新カタログ・技術資料の仕様値をご確認のうえ、安全率を考慮した設計を行ってください。個別の選定計算は当社までお気軽にご相談ください。
